固态继电器常用的安装方式

固态继电器常用安装方式

固态继电器常用的三种安装方式有面板式安装、导轨式安装和PCB安装。

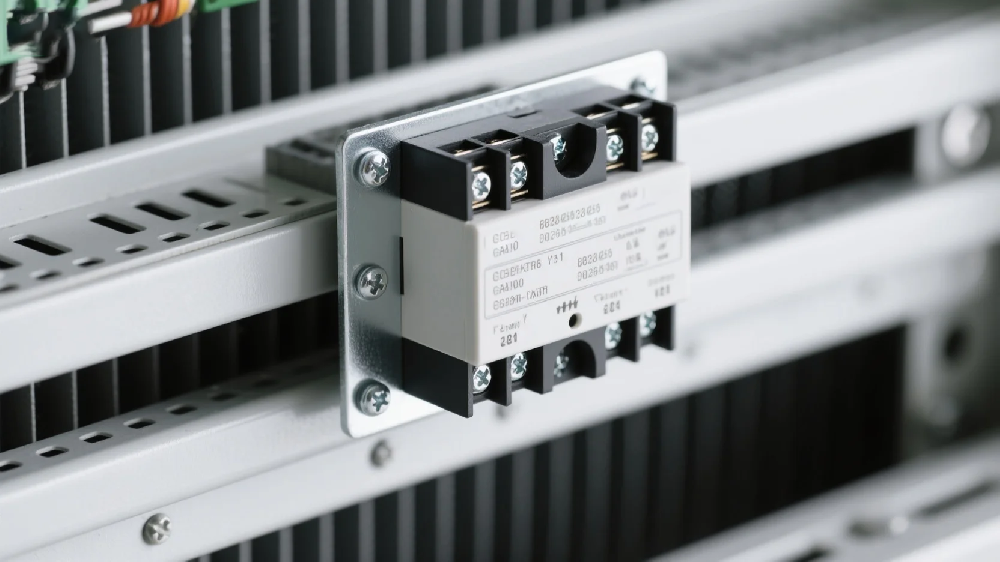

面板式安装：

面板式安装是将固态继电器通过通过机械固定方式（如螺丝）安装在控制柜面板或散热器上的安装形式，其结构特点包括：采用螺钉固定方式（常见M4/M5规格螺栓）；底部设计散热金属基板（通常为铝合金材质），适用于大电流和高电压（如480V AC）负载场景（典型规格25-125A）。

1、核心优势

1.1‌卓越散热性能‌

通过金属基板直接传导热量，热阻比导轨安装降低40%以上；支持配合散热器使用，可处理50A以上持续电流。

1.2‌高机械稳定性‌

抗震等级达10G加速度（军工级标准）；适用于振动环境（如电力机车、矿山设备）。

1.3‌安装可靠性‌

螺栓固定方式避免意外脱落；防护等级可达IP65（防尘防水）；适用于高温、高湿、振动等恶劣工业环境。

2、典型应用场景

2.1‌工业自动化控制‌

电机控制、电磁阀驱动；加热系统（如电炉、注塑机温控）。

2.2‌电力配电系统‌

智能电表、断路器控制；光伏逆变器、UPS电源切换。

2.3‌特殊行业应用‌

化工防爆环境；船舶、铁路等重型设备。

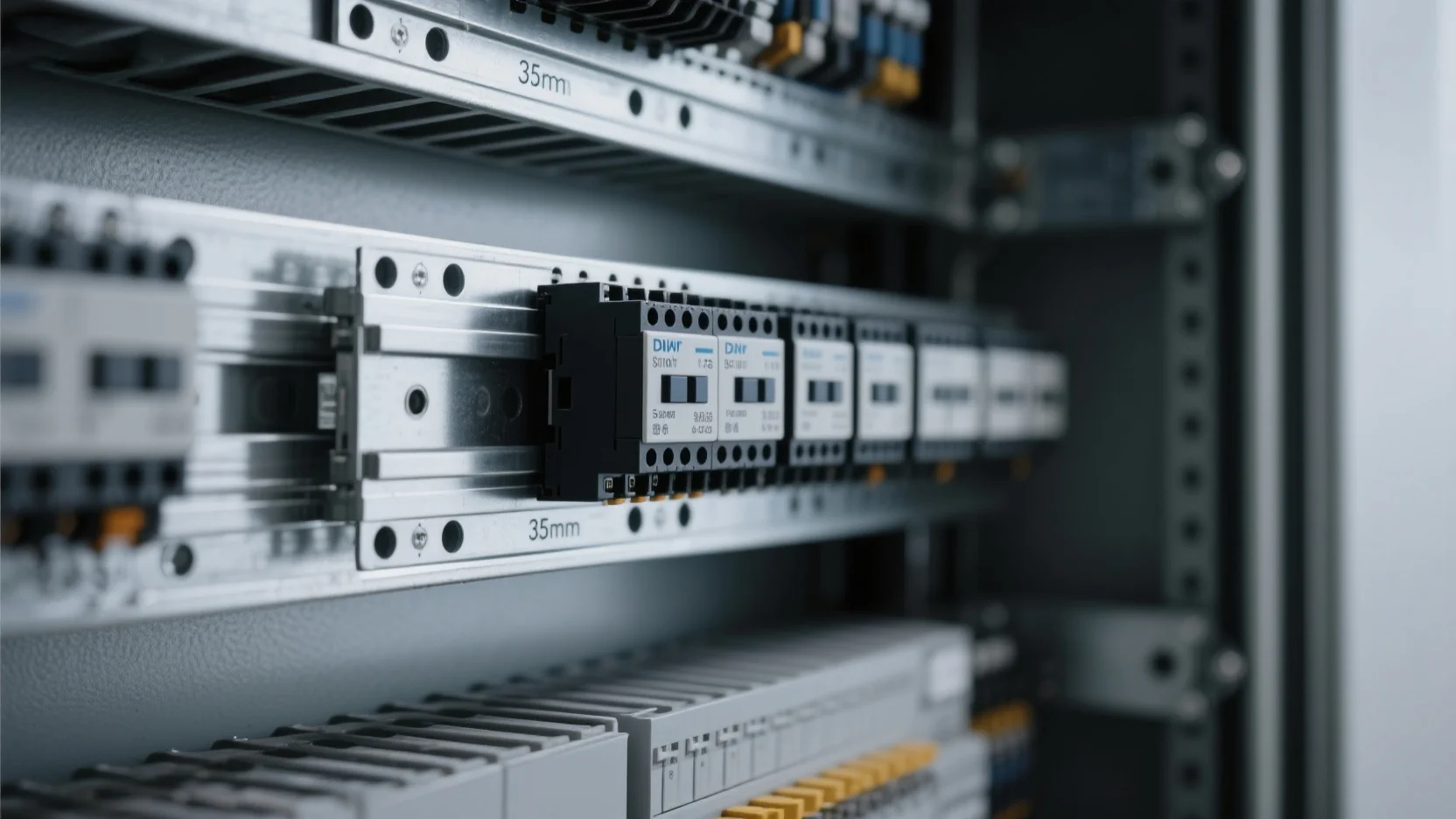

导轨式安装：

固态继电器导轨安装是专为工业自动化控制柜设计的，通过标准DIN导轨（35mm）标准化安装形式，其符合IEC 60715 TH35-7.5导轨标准；采用卡扣式固定结构，支持免工具拆装；多路型号可节省20%安装空间。

1、核心优势

1.1‌快速安装‌

无需工具即可完成固定（卡扣式安装），支持热插拔更换，维护效率提升50%以上。

1.2‌空间利用率优化‌

支持多模块并排安装；可与PLC、断路器等设备组成模块化控制系统；相邻模块间隔仅需10mm，比面板式节省40%空间；支持高密度排列。

1.3‌工业环境适应性‌

防护等级达IP65（防尘防水）；抗震性能5-8G加速度（满足工业振动标准）。

2、应用场景

2.1‌自动化生产线‌

电机启停控制；传送带调速系统。

2.2‌能源管理‌

光伏逆变器阵列切换；配电柜智能通断控制。

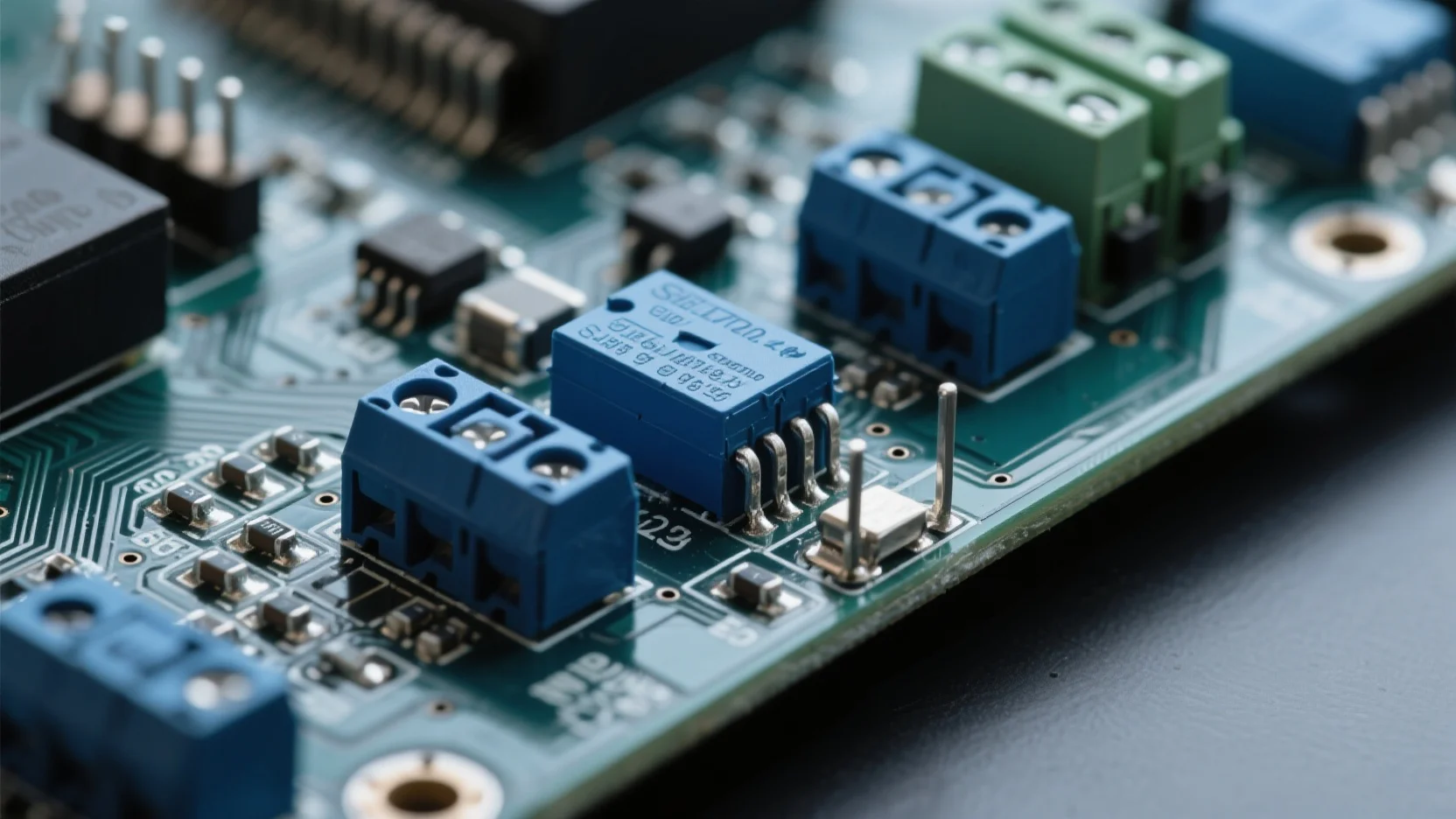

PCB安装：

PCB安装固态继电器是通过焊接方式直接固定在印刷电路板上的集成化器件，采用SMD（表面贴装）或THT（通孔插装）封装形式，典型的小尺寸设计，适用于≤10A电流的紧凑型电子设备。

1、核心优势

1.1‌空间效率*大化‌

体积比导轨式缩小60%以上，适合高密度电路设计；支持多层PCB堆叠安装，提升空间利用率。

1.2‌生产自动化兼容‌

适配回流焊工艺（峰值温度≤260℃）；贴片机贴装速度可达5万点/小时。

1.3‌信号完整性优化‌

线路路径缩短，降低寄生电感和电磁干扰；阻抗匹配更精准（误差±5%）。

2、典型应用场景

消费电子产品（智能家居控制模块）；

医疗电子设备（便携式检测仪器）；

汽车电子系统（ECU控制单元）；

三种安装方式对比：
